¿Qué es una fotografía panorámica?

Una fotografía panorámica es la que resulta de la unión de varias tomas ensambladas para obtener una imagen final que puede abarcar un gran ángulo de visión o, simplemente, producir una imagen de gran tamaño, que tenga altísima resolución, gran detalle y que soporte, por tanto, una ampliación enorme.
Usando teleobjetivos y haciendo hasta miles de fotografías, se puede obtener un archivo gigantesco –gigapixel– que permite visualizaciones de objetos muy lejanos con gran detalle.

Clases de fotos panorámicas

Panorámicas de una fila o columna.
Son panorámicas simples que se obtienen al realizar las tomas girando la cámara sobre un único eje, vertical u horizontal.
Se puede usar el objetivo que se quiera, teniendo en cuenta que cuanto más largo sea más fotos se habrán de hacer y más grande será el archivo resultante.
Ver video de como hallar el punto nodal la pupila de entrada de un objetivo.

Panorámicas de varias filas y columnas.
Se hace una serie de tomas girando la cámara sobre el eje vertical y se repite la serie tras girar la cámara sobre el eje horizontal.

Panorámicas esféricas.
Son una variación de las anteriores, pero realizando la cantidad de fotos necesarios para cubrir 360 grados en horizontal y 180 grados en vertical, de modo que se cubra una esfera completa.
Lo habitual en este tipo de panorámicas es usar un objetivo ojo de pez, ya que estas panorámicas no suelen destinarse a impresión, sino a ser visualizadas en dispositivos informáticos.

Como hacer fotografías panorámicas

Para hacer unas fotos panorámicas de calidad y bien ensambladas precisaremos de rótulas y soportes especializados para la cámara y algunas herramientas digitales que nos faciliten el procesado y unión de las imágenes captadas.

De hecho, solo hay que observar unas sencillas reglas a la hora de hacer las fotos y ser un poco preciso para que la unión de fotogramas quede perfecta y ahorrar horas de tedioso montaje que, además y casi con toda seguridad, quedará mal ajustado y distorsionado.

Con los útiles apropiados se obtienen imágenes que permitirán a los programas realizar un ajuste rápido, minimizando aberraciones y distorsiones. Se consiguen así fotografías panorámicas de gran formato, alta definición y gran calidad.

Sosteniendo a mano la cámara también se pueden obtener resultados satisfactorios si sólo se incluyen paisajes con elementos lejanos y no se pretenden grandes ampliaciones.
También se pueden hacer panorámicas con las apps para móviles y tabletas, que serán tanto mejores según la calidad del móvil y el cuidado con el que se hagan.

Platos, rótulas y raíles para fotografía panorámica

Panorámicas de una fila

Los elementos esenciales para realizar panorámicas de una única fila son un trípode, una rótula panorámica con su correspondiente zapata y un raíl que permita descentrar la cámara para ajustar el eje de giro vertical con la pupila de entrada del objetivo.

panoramicas-01
Un plato en L ayuda en tomas verticales y un nivel de doble burbuja también, en caso de que la cámara no tenga nivel electrónico de dos ejes.

Nivelar y montar la cámara para evitar el error de paralaje

En las panorámicas de una fila es importante nivelar la cámara para que gire sobre un eje vertical. Si no se hace, podremos tomar igualmente las fotos para la panorámica, pero se perderá una gran cantidad de imagen al enderezar el horizonte y realizar el posterior recorte.

montaje para panorámicas

MAL. Si la cámara se monta sobre la rótula normal, dejando el giro a la base panorámica en el plano P1, estamos haciendo mal las cosas, (parte izquierda de la imagen).

  • Habrá que nivelar el plano P1 a base de subir y bajar patas del trípode, resultando casi imposible alcanzar esa nivelación por muchas habilidades circenses o de contorsionista que tenga el fotógrafo.
  • Habrá que volver a nivelar el plano P2 y dejarlo perfectamente paralelo al P1 (que casi seguro que no estará horizontal), o de lo contrario, tendremos dos ejes de rotación ni paralelos ni coincidentes, E1 y E2, de forma que será muy difícil mantener la cámara nivelada girando de semejante modo.
  • La cámara girará alrededor del eje E1 que no pasa por la pupila de entrada del objetivo y que probablemente, insisto, no sea vertical, cuando el sistema debería girar sobre el eje E3 perfectamente vertical.
  • Será muy complicado o imposible emsamblar sin defectos las distintas imágenes.

Al final de la página hay unos ejemplos de panorámicas bien hechas y otras con error de paralaje.

BIEN. Si cada elemento se monta en su orden y posición, (parte derecha de la imagen anterior), todo resutará muy sencillo y el montaje final de la panorámica será muy simple y quedará perfectamente ensamblada, sin defectos en las uniones.

  • Sobre la rótula ya nivelada (4) del trípode, que es muy fácil nivelar sin subir ni bajar patas, colocamos la rótula panorámica que ya siempre se mantendrá en un plano horizontal P3, y girará por tanto alrededor de un eje vertical.
  • Sobre esa rótula se monta un rail que permita descentrar la cámara para hacer que el eje de giro vertical E3 pase por la pupila de entrada del objetivo.
  • Así, se obtienen en segundos, sin esfuerzo y sin extraños ejercios de acrobacia, panorámicas de calidad cuyas diferentes tomas se ensamblarán sin problemas.

Plato en L para montar la cámara en vertical

para panorámicas

Lo idóneo es montar la cámara en vertical según se ha visto antes, pues habrá más altura de imagen, habrá que hacer más tomas y al final se obtendrá un archivo bastante mayor con posibilidad de hacer ampliaciones bastante más grandes.

Repetimos el procedimiento:

  • Sobre la rótula (de bola o de tres ejes) que va fijada al trípode se monta una rótula panorámica que llevará montado un rail que permita descentrar la cámara.
  • O sea, que la base panorámica debe ponerse sobre la rótula que va en el trípode –que es la que equilibramos cómodamente– y no al revés, como habitualmente se hace.
    Este sistema es infinitamente más cómodo y rápido que tratar de equilibrar el trípode a base de subir y bajar patas.
  • Las bases panorámicas que suelen llevar las rótulas de bola son perfectamente inútiles para este menester, pues aunque la equilibres, nunca sabrás si está equilibrada la zapata donde va la cámara.
  • Se nivela el sistema con la rótula del trípode y la ayuda de un nivelador, de modo que el rail de descentramiento quede perfectamente horizontal.
    De ese modo, el eje vertical de giro de la rótula panorámica quedará realmente vertical y todas las tomas se realizarán efectivamente niveladas.
  • Poniendo la cámara en vertical con un plato en L obtenemos imágenes de más altura.
  • Ahora se descentra la cámara hasta conseguir que el punto de no paralaje, la pupila de entrada (mal llamada en casi todos los sitios punto nodal) del objetivo quede alineada sobre el eje de giro.

Más abajo se explica cómo hallar la pupila de entrada de un objetivo.

Ajustar manualmente la exposición

Es importante ajustar todo manualmente y mantener los parámetros en todas las tomas.

  • Anular todos los automatismos de la cámara y ponerla en modo manual; esto incluye: el enfoque, la velocidad, el diafragma y el balance de blancos que es importante que se mantenga constante, especialmente si se dispara en jpeg.
  • Calcular la exposición para las zonas medias de luz o para lo que interese destacar, y ya se puede disparar, manteniendo siempre la misma exposición, tal y como como sería si solo hiciésemos una toma.
  • Puede ser interesante incluir elementos cercanos para dar profundidad e interés a la foto. Es muy importante no usar polarizadores, pues oscurecerán de manera distinta el cielo según vayamos girando el sistema y se obtendrán resultados extraños.
  • De este modo se obtienen unas tomas muy precisas y no hay que perder mucho tiempo ajustando y retocando las imágenes obtenidas. Cualquier programa de unión las coserá perfectamente sin producir distorsiones ni interpolaciones extrañas y pueden obtenerse imágenes gigantescas de alta calidad.
  • Si se usa un objetivo normal o angular moderado, habrá que hacer más tomas que con un angular extremo y los ajustes deberán ser más precisos, pero la calidad y detalle que se obtienen en el montaje final será mayor.

En condiciones de contrastes extremos se pueden realizar las fotos con ahorquillado o bracketing, de modo que aumentemos el rango dinámico de la cámara. Esto requerirá mezclar las imágenes con aplicaciones como Enfuse antes de proceder al ensamblado de las mismas.

para panorámicas

Fotos panorámicas de varias filas

Las panorámicas multifila necesitan de un doble sistema para ajustar la pupila de entrada a los ejes de las dos direcciones, horizontal y vertical, en que ha de girar la cámara. En esencia se hacen del mismo modo que las de una sola fila.

Rótula en L para fotografía panorámica

Rótula para fotografía panorámica multifila y esférica.

Fotografía panorámica del Mar Menor

Fotos panorámicas esféricas

En el caso de panorámicas esféricas completas de 360°, la nivelación del trípode o rótula no es imprescindible puesto que al captar la escena entera se puede nivelar fácilmente en el procesado posterior.

Para esta tipo de panorámicas, se pueden usar objetivos ojos de pez y rótulas especiales para cada modelo y de objetivo.
En estas rótulas, la pupila de entrada del objetivo y ángulo de toma permanecen siempre ajustados, de modo que no no hay que hacer cálculos ni ajustes. Se monta en la cámara, esta en la rótula y trípode y se hacen las fotos.
Son, con gran diferencia, las más cóodas y rápidas para este tipo de trabajo.

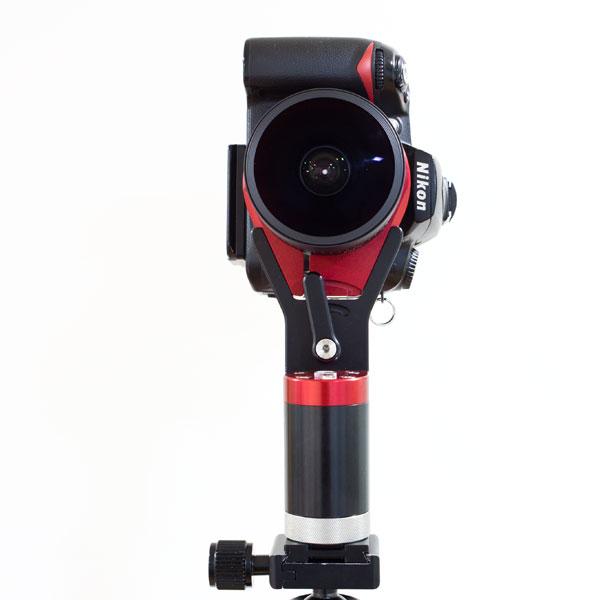

Rótula de 360Precision para objetivo Sigma de 8mm
Rótula de 360Precision para objetivo Sigma de 8mm

Rótula para fotografía esférica de la marca 360Precision, modelo Atome, para objetivo Sigma 8mm y montura Nikon.

Cómo hallar el punto nodal la pupila de entrada de un objetivo

Aprende en 1 minuto a hallar la pupila de entrada de cualquier objetivo.

Montaje y cálculo de el punto nodal la pupila de entrada de un objetivo

Las panorámicas de objetos muy lejanos, tales como montañas o extensiones sin objetos cercanos, requieren ajustes poco finos y, aunque se hagan a pulso, pueden montarse con cierta facilidad.

Pero cuando se incluyen objetos o personas próximas, planos muy cercanos, medios y lejanos, o se requieren grandes ampliaciones de buena calidad la cosa varía mucho. Este tipo de panorámica, por ejemplo, de ciudades con monumentos a distintas distancias, de arquitectura, de interiores, etc., requiere más precisión en las tomas.

Para ello, hay que evitar las desviaciones de paralaje que suceden entre objetos situados a distintas distancias cuando se gira la cámara.

La rótula panorámica, para panorámicas de una fila, debe estar equilibrada y nivelada horizontalmente –no es muy importante si vamos a hacer panorámicas esféricas– y la cámara debe girar alrededor del eje vertical que pasa por la pupila de entrada del objetivo, que es el punto de giro sin error de paralaje, mal llamado en infinidad de casos «punto nodal» o “nodal point”, que son cosas diferentes.

  1. Situamos la cámara de modo que dos objetos verticales (dos árboles, dos esquinas o dos destornilladores como en el video) estén alineados. Uno muy cerca al punto de toma y otro lejano.
  2. Si la pupila de entrada del objetivo y el eje de giro de la cámara coinciden, al girar la cámara las distancias en la imagen entre esos objetos deben permanecer invariables.
  3. Si se juntan o se separan hay que adelantar o retrasar la cámara en una regleta o un rail de enfoque hasta que coincidan ambos centros.
    Al estar la pupila de entrada retrasada respecto al eje de giro del sistema, el objeto más cercano se separa del lejano en la misma dirección en que giremos la cámara.
    Con el eje de giro retrasado respecto a la pupila de entrada, el objeto más cercano se separa del lejano en dirección contraria al giro de la cámara.

Cuando ambos objetos están muy distantes del punto de toma, este efecto es prácticamente inapreciable, pero cuando queremos incluir objetos próximos y lejanos se nota demasiado y el error de paralaje será notable, impidiendo una unión correcta de las fotos.

Ejemplos prácticos de panorámicas

Aquí siguen dos ejemplos de tomas, una bien y otra mal realizada, y unos detalles ampliados de cada una en los que se aprecia lo expuesto anteriormente.

Tres tomas con giro sobre el punto de no paralaje del objetivo

panoramicas-07
panoramicas-08
El eje de giro vertical pasa por el punto de no paralaje del objetivo: las distancias entre los objetos situados en distintos planos permanecen constantes pese al giro de la cámara.



panoramicas-09
Las tres tomas en las que el eje de giro pasa por la pupila de entrada se ensamblan sin problemas. Las lineas verticales son verticales y las uniones quedan perfectas sin apreciarse el menor defecto.

Error de paralaje al realizar las tomas con el eje de giro adelantado respecto al diafragma

fotografías panorámicas con error de paralaje
fotografías panorámicas con error de paralaje
El eje de giro de la cámara está adelantado respecto a la pupila de entrada: las distancias entre los distintos objetos no permanecen constantes en las fotografías al ir girando la cámara, haciendo difícil o imposible casar la panorámica.



panoramicas-12
panoramicas-13
Varios detalles en los que se aprecian las deficiencias en las uniones.

Dependiendo de la complejidad de la escena, de los elementos que la integren y de los distintos planos y sus distancias a la cámara, si las cosas no se hacen bien, resultará imposible casar las imágenes, obteniendo resultados muy mediocres y forzados después de un costoso trabajo.

En cambio, con la cámara nivelada y el eje de giro pasando por donde debe pasar, cualquier programa al efecto realizará las uniones obteniendo una perfecta fotografía panorámica.
